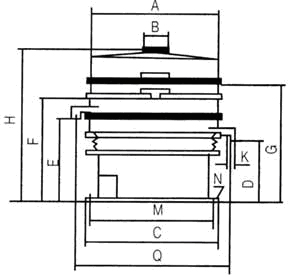

注：A：筛机直径 B：进料口直径 C：底座外径 D：底格出料口离地高度 E：第二个出料口离地高度
　　       F：第三个出料口离地高度 G：第四个出料口离地高度 K：出料口直径 M：底座内径N：地脚孔数及孔径 Q：出料口间距　　
       另：单层筛无FG项目 　　两层筛无G项目

技术参数：

型号	A	B	C	D	E	F	G	K	M	N	Q	单层全高	双层全高	三层 全高
ZS-600	Φ600	Φ200	Φ540	430	560	690	820	Φ100	Φ490	4-Φ18	Φ800	820	950	1080
ZS-800	Φ800	Φ200	Φ680	430	560	690	820	Φ100	Φ630	4-Φ18	Φ1080	820	950	1080
ZS-1000	Φ970	Φ300	Φ800	480	630	780	930	Φ150	Φ750	4-Φ18	Φ1286	920	1070	1220
ZS-1200	Φ1170	Φ300	Φ955	480	630	780	930	Φ150	Φ905	4-Φ20	Φ1500	920	1070	1220
ZS-1500	Φ1470	Φ300	Φ1190	570	740	910	1080	Φ200	Φ1120	4-Φ24	Φ1860	1040	1210	1380
ZS-1800	Φ1770	Φ300	Φ1520	560	750	9200	1090	Φ250	Φ1440	4-Φ24	Φ2334	1050	1220	1390
ZS-2000	Φ1970	Φ350	Φ1640	560	750	920	1090	Φ300	Φ1560	4-Φ24	Φ2516	1050	1220	1390
Φ450型		Φ450	Φ480	280				180	Φ446	4-Φ11	390	590

旋振筛产品的安装与调试：
       （一）设备应有稳定的基础。当设备安装于一般地面或水泥基础上时，可以不设置地脚螺栓。当设备安装于钢结构架台之上时，应用螺栓紧固于结构体上，而且钢结构架台应有一定的钢度。
       （二）设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。
       （三）开机前，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。
       （四）当旋振筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向， （备注：否则应改变相序）运转是否正常，有无异噪声。
       （五）调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。
